RPC2117R 5路通讯接口CPU模块

  • 3路 RS485(隔离)
  • 2路 以太网
  • 可扩展15个模块
  • AC220V 供电
  • 单指令处理速度0.06μs

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答


运算速度达到业内最高标准0.06μs(布尔量运算指令)。RPC2117R本体自带5路通讯接口,额定工作电压为220VAC,支持光电隔离,16位计数器不限点数,最多可扩展15个模块。

本体通讯提供3个RS485和2个以太网。



  •  产品性能

  •                   扩展能力:最多可扩展15个模块

  •                     存储容量:程序区256K字节;数据N区42K字节,M区16K字节;掉电保持区3K字节

  •                   定时器:软件定时不限点(最小单位1ms)

  •                   计数器:16位,不限点

  •                   运算速度:0.06μs(布尔量运算指令)

  •                   通讯接口:3个RS485,2个以太网

  •                   通讯协议:MODBUS RTU协议,自由协议


  • 电源参数

    电源参数

    电源电压

    220VAC @50Hz

    允许范围

    187264VAC @50Hz

    最大电流

    120mA

    输出电压(端子VO+ VO-

    额定24VDC,允许范围22.825.2VDC

    输出电流(端子VO+ VO-

    400mA(与内部电源隔离耐压1000VDC

    短路保护

    800mA24VDC输出

  • 通讯特性

    通讯特性

    通讯接口

    3RS485

    2RJ45以太网网口ETH1为程序下载接口

    通讯协议

    串口MODBUS RTU协议,自由协议

    网口ETH1支持MODBUS TCP协议,UDP协议,自由协议

    网口ETH2支持MODBUS TCP从站协议

  • 工作环境

    工作环境

    工作温度

    060

    存储温度

    -4070℃

    相对湿度

    595%(无凝结)


  • 安装尺寸

    外形及安装

    尺寸规格

    120mm(L)×80mm(W)×63mm(H)

    重量

    310g

    安装方式

    导轨安装,标准35mm DIN导轨

    面板安装

  • 主要接口及端子定义

① 拨码开关:RUNSTOP分别用于控制PLC程序运行、停止,拨码开关拨为STOP,PLC重新上电后,可以恢复RJ45接口为默认通讯参数

 以太网通讯接口ETH1RJ45接口,PLC程序下载接口,默认IP地址为192.168.0.20;此接口可用来与触摸屏、上位机、云服务器等通讯;支

MODBUS TCP协议,允许4Server被外部同时链接;支持TCP自由口、UDP单播和组播,允许3Client对外同时链接

 以太网通讯接口ETH2以太网通讯接口ETH2RJ45接口,默认IP地址为192.168.1.20;此接口可用来与触摸屏、上位机、云服务器等通

讯;支持MODBUS TCP协议,允许6Server被外部同时链接

 指示灯:RUN、ERR分别用于显示模块运行、故障情况, E1、E2、C0、C1、C2分别用于指示2个以太网接口、3个RS485接口通讯状态(闪烁

表示对应接口有数据收发);

 RS485通讯接口:3个接口可用来与触摸屏、上位机、第三方仪表等通讯,支持MODBUS RTU主从站/自由协议;

⑥ 模块外供24VDC电源:VO+、VO-分别为24VDC的正、负接线端子

 扩展接口:此接口为插针底座,可用来扩展RPC2000系列扩展模块;

⑧ 模块供电电源:L、N、1550756290411891.png分别为220VAC电源的火线、零线、保护地接线端子

注:RPC2000系列PLC端子均为可插拔。


2117R 220V.png

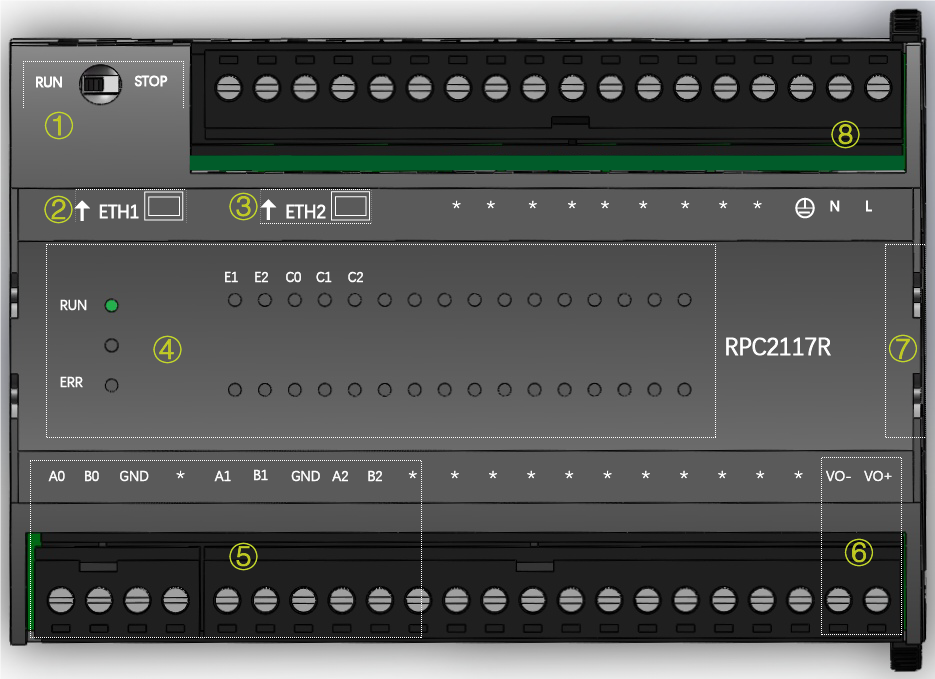

 RPC2117R模块图



RPC2000系列PLC 软件手册
RPC2000系列PLC 软件手册关闭

版本:2018

发布时间:2018-12-10

大小:5.47 MB

概述

《RPC2000 系列 PLC 软件手册》是蓝普锋公司对其RPC2000 系列 PLC 的 RunPro 软件进行详细介绍的参考手册,主要包含以下信息(1)RunPro 软件使用入门篇;(2)RunPro 软件使用进阶篇。读者需要具有一定的 PLC 背景知识,对 RPC2000 系列 PLC 有一定的了解,并熟悉 RunPro 一些指令的使用方法。百度云盘提取码:z1kb

RPC2000系列PLC 指令手册
RPC2000系列PLC 指令手册关闭

版本:2018

发布时间:2018-12-10

大小:5.0MB

概述

《RPC2000系列PLC指令手册》对蓝普锋公司研发的RPC2000系列PLC的指令系统进行了全面、详细的描述,是用户使用RPC2000系列PLC产品的重要参考资料。 读者需要具有一定的PLC基础知识,对RPC2000系列PLC有一定的了解,并且熟悉RunPro软件的使用方法。百度云盘提取码:agry

RPC2000系列PLC使用手册 CPU模块
RPC2000系列PLC使用手册 CPU模块关闭

版本:2018

发布时间:2018-12-01

大小:5.4MB

概述

《RPC2000 系列 PLC 使用手册 CPU 模块》是蓝普锋公司 RPC2000 系列 PLC 的通用PLC的CPU模块使用参考手册,主要包含以下信息(1) CPU 模块接线参考;(2)CPU 模块IO编程使用;(3)CPU模块通讯使用等。读者可以是初次了解蓝普锋PLC的使用人员,也可以是有一定PLC基础的专业人士,方便快速了解蓝普锋PLC使用。百度云盘提取码:mzbh

CPU的ERR指示灯亮红灯

CPU的ERR指示灯亮红灯关闭

        CPU模块ERR指示灯亮红灯,表示CPU模块带的扩展模块连接顺序与PLC程序中配置、顺序不一致,或扩展模块与CPU模块之间通讯故障。如果ERR指示灯亮红灯,请查看模块连接顺序是否正确,再查找模块是否存在故障。


PLC与触摸屏如何通讯

PLC与触摸屏如何通讯关闭

        RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯,与触摸屏可以MODBUS协议进行通讯,也可以通过蓝普锋RPC2000系列PLC专用驱动进行通讯,具体请参考手册资料《RPC2000系列PLC与昆仑通态触摸屏通讯说明.pdf RPC2000系列PLC与显控触摸屏通讯说明.pdf》等。


PLC程序下载完成以后,怎么操作让PLC运行

PLC程序下载完成以后,怎么操作让PLC运行关闭

PLC程序下载完成以后,程序不会自动运行,有3种方式可以运行程序: (1)PLC拨码开关处于默认状态RUN,PLC重新上电; (2)PLC拨码开关处于默认状态RUN,通过RunPro编程软件连接PLC后,点击菜单栏“在线”——“登录”——“运行”; (3)PLC拨码开关从STOP状态拨到RUN状态。
