RPC2400 - 可编程通讯转换器

  • 3路串口(隔离)
  • 1路以太网
  • 支持非标、标准协议
  • 基于PLC可编程技术
  • 体积小巧使用方便

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答



RPC2400可编程通讯转换器功能如下所示:

1.   3个RS485口COM0、COM1和COM2,其中COM0为RS232和RS485复用,通讯口均与内部隔离;

2.  1个以太网口,支持MODBUS/TCP从站协议,最大支持4个Client同时链接;

3.  通讯转换器可通过IEC61131-3所有标准语言编写程序,由RS232口下载,进行通讯口之间数据交换;

4.  所有RS485支持MODBUS从站和自由口通讯,其中COM1、COM2具有MODBUS主通讯功能块指令



  •      产品性能



  •            供电与功耗:      5V~24V

                     50mA@24VDC

  •            运算速度          0.06μs(布尔量运算指令)

  •            程序存储空间  120K字节

  •            数据存储空间:  N区10K字节,

                     M区5K字节

  •            掉电保持区      2K 字节

  •            软件定时器      不限点(最小单位为1ms)

  •            计数器             不限点(最大计数范围:0~65535)

  •            RS485波特率:  1200/2400/4800/9600/19200/38400/57600/115200 bps



  • 通讯功能


通讯功能


转换方式

多通讯口共享内存,编程互传


串口数量

3RS485(其中COM0可复用为RS232)


以太网类型

110M/100M自适应以太网


RS485站点数

单串口最多连接32个从站


以太网链接

同时支持4Client


通讯协议

自由口MODBUS TCPMODBUS RTU


隔离耐压

通讯口与内部隔离,500VAC

  • 支持编程通讯

RPC2400为可编程网关,需要通过RunPro软件进行编程接口和指令对应关系如下所示

1. 以太网口支持ETH.lib库指令对以太网参数进行设置和读取;

2. COM0支持RS232.lib库指令对COM0参数进行设置和读取Modbus协议从站操作等;

3. COM1支持RS485.lib库指令对COM1参数进行设置和读取Modbus协议主从站操作等;

4. COM2支持RS4853.lib库指令对COM2参数进行设置和读取Modbus协议主从站操作等;

5. 地址分配时,M%MB300%MB811为可寻址掉电保持

ModbusModbus/TCP)协议地址映射关系如下表所示



 RPC2400 地址协议映射关系.png


注意:RPC24003个串口和1个以太网口作为从站时,数据区地址映射关系一致。


举例:

位地址为M%MX200.6ModbusModbus/TCP)协议地址映射为3606200*8+6+3000=3606),上位机读取时需要偏移1位,即0x3607;字地址为M%MW422ModbusModbus/TCP)协议地址映射为3211422÷2+3000=3211),上位机读取时需要偏移1位,即4x3212;双字地址映射关系与双字第一个字地址一致%MD422映射对应地址为4x3212



  • 工作环境




工作环境


工作温度

0+55


存储温度

-40+70


相对湿度

5%95%,不凝结



  • 安装尺寸


物理特性


尺寸规格(W×H×D)

105mm(L)×103mm(W)×28mm (H)

(含安装孔)


重量

150g


安装方式

螺钉定位孔安装或导轨式安装



  • 指示灯状态


灯名称

灯状态

含义


POWER

电源正常


未上电或模块坏


COM0COM1COM2

闪或亮

对应COM口有数据交换


对应COM口没有数据交换


ETH

闪或亮

以太网口有数据交换


以太网口有数据交换

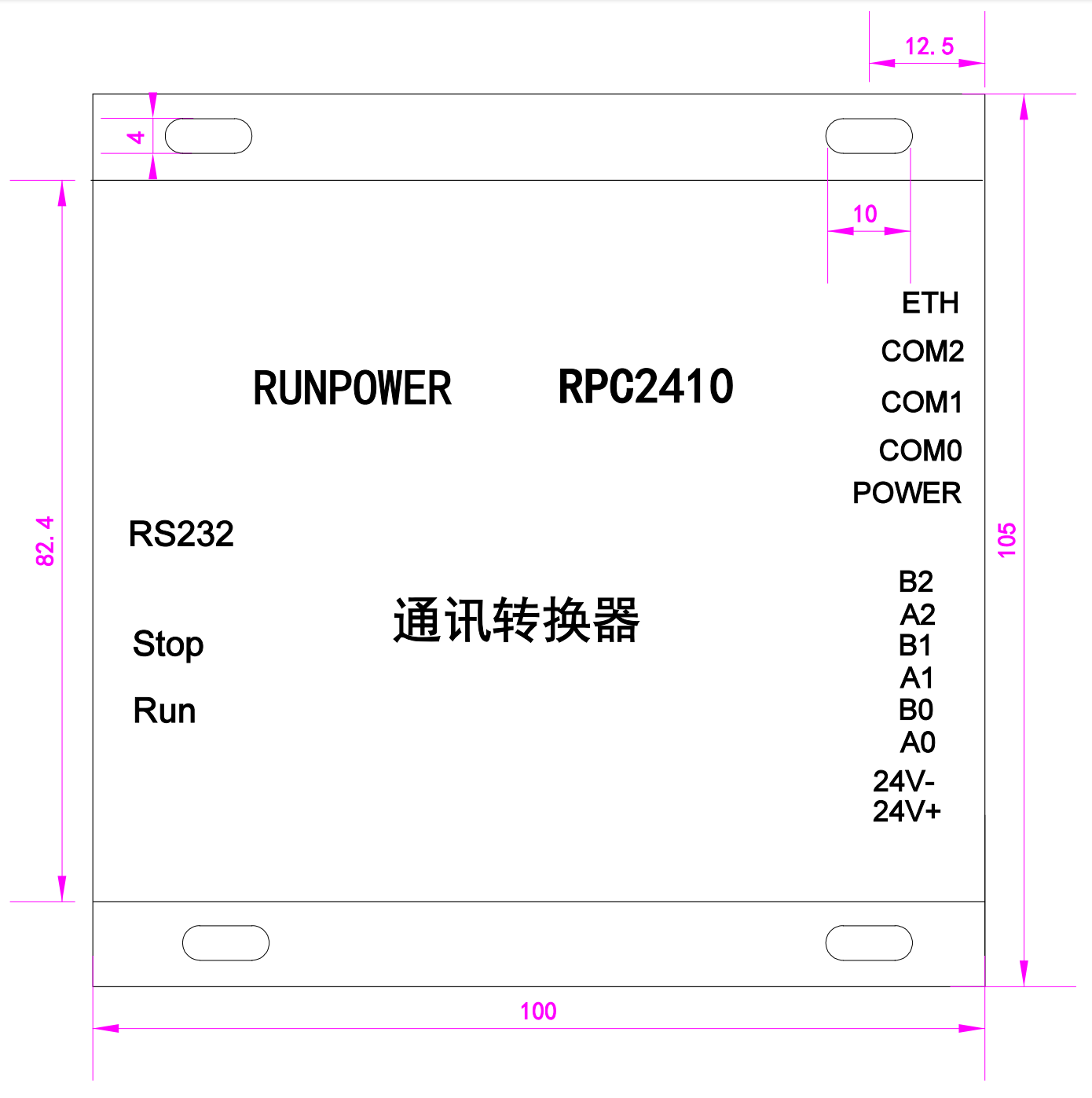

  • 安装定位孔尺寸

图1  RPC2400模块图.png

1  RPC2400模块图

  • RS232接口定义




 针号

定义

针号

定义

针脚

定义


1

4

7

保留


2

RXD

5

GND

8

保留


3

TXD

6

9


  • 端子信号定义



端子标识

端子信号


24V+

24V电源正端


24V-

24V电源负端


A0

COM0 485


B0

COM0 485


A1

COM1 485


B1

COM1 485


A2

COM2 485


B2

COM2 485


RPC2000系列PLC 软件手册
RPC2000系列PLC 软件手册关闭

版本:2018

发布时间:2018-12-10

大小:5.47 MB

概述

《RPC2000 系列 PLC 软件手册》是蓝普锋公司对其RPC2000 系列 PLC 的 RunPro 软件进行详细介绍的参考手册,主要包含以下信息(1)RunPro 软件使用入门篇;(2)RunPro 软件使用进阶篇。读者需要具有一定的 PLC 背景知识,对 RPC2000 系列 PLC 有一定的了解,并熟悉 RunPro 一些指令的使用方法。百度云盘提取码:z1kb

RPC2000系列PLC 指令手册
RPC2000系列PLC 指令手册关闭

版本:2018

发布时间:2018-12-10

大小:5.0MB

概述

《RPC2000系列PLC指令手册》对蓝普锋公司研发的RPC2000系列PLC的指令系统进行了全面、详细的描述,是用户使用RPC2000系列PLC产品的重要参考资料。 读者需要具有一定的PLC基础知识,对RPC2000系列PLC有一定的了解,并且熟悉RunPro软件的使用方法。百度云盘提取码:agry

RPC2000系列PLC 使用手册RPC2400模块
RPC2000系列PLC 使用手册RPC2400模块关闭

版本:2018

发布时间:2018-12-01

大小:2.8MB

概述

《RPC2000 系列 PLC 使用手册 RPC2400 模块》是蓝普锋公司 RPC2000 系列 PLC 的 RPC2400 模块使用参考手册,主要包含以下信息(1) RPC2400 模块接线参考;(2)RPC2400 模块通讯使用等。读者可以是初次了解蓝普锋PLC的使用人员,也可以是有一定PLC基础的专业人士,方便快速了解蓝普锋PLC使用。百度云盘提取码:nq34

RPC2000系列PLC编程软件 1.0.2
RPC2000系列PLC编程软件 1.0.2关闭

软件名称:RunPro V1.0.2

安装环境:Windows操作系统,如XP、7,8,10等

发布时间:2017-03-01

安装大小:14.3 MB

软件简介

RunPro 软件是北京蓝普锋科技有限公司专为 RPC2000系列 PLC 所开发的基于 Windows系统的编程工具。RunPro 软件同时集成了控制方案编辑和仿真调试功能,方便工程师实时查看程序结果。 RunPro 编程软件符合 IEC61131-3,支持指令列表(IL)、梯形图(LD)、结构化文本(ST)、功能块图(FBD)、顺序功能图(SFC)、连续功能图(CFC)六种编程语言。

更新内容

支持RPC2107N,RPC2321等硬件,增加RS485_3通讯指令库,以太网指令库。 百度云盘提取码:7rm2

下载方式

PLC与触摸屏如何通讯

PLC与触摸屏如何通讯关闭

        RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯,与触摸屏可以MODBUS协议进行通讯,也可以通过蓝普锋RPC2000系列PLC专用驱动进行通讯,具体请参考手册资料《RPC2000系列PLC与昆仑通态触摸屏通讯说明.pdf RPC2000系列PLC与显控触摸屏通讯说明.pdf》等。


PLC与WINCC如何通讯

PLC与WINCC如何通讯关闭

        RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯,与WINCC可以通过第三方OPC协议进行通讯,具体请参考手册资料《RPC2000系列PLC与WINCC通讯说明.pdf


PLC与力控如何通讯

PLC与力控如何通讯关闭

        RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯,与力控可以MODBUS协议进行通讯,也可以通过蓝普锋RPC2000系列PLC专用驱动进行通讯,具体请参考手册资料《RPC2000系列PLC与力控通讯说明.pdf


PLC与组态王如何通讯

PLC与组态王如何通讯关闭

        RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯,与组态王可以MODBUS协议进行通讯,也可以通过蓝普锋RPC2000系列PLC专用驱动进行通讯,具体请参考手册资料《RPC2000系列PLC与组态王通讯说明.pdf


PLC程序下载完成以后,怎么操作让PLC运行

PLC程序下载完成以后,怎么操作让PLC运行关闭

PLC程序下载完成以后,程序不会自动运行,有3种方式可以运行程序: (1)PLC拨码开关处于默认状态RUN,PLC重新上电; (2)PLC拨码开关处于默认状态RUN,通过RunPro编程软件连接PLC后,点击菜单栏“在线”——“登录”——“运行”; (3)PLC拨码开关从STOP状态拨到RUN状态。
