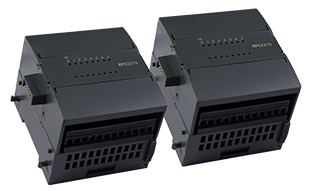

RPC2231 16点输入输出 扩展模块
- 8 DI+8 DO 继电器
- 输入：漏型/源型
- 输入：光电隔离
- 输出开关延迟<10ms
- 单触点容量2A
主要性能
参数列表
安装尺寸
典型应用
相关下载
技术问答
RPC2231集成8路数字量输入以及8路继电器输出通道，数字量输入信号的额定电压为24VDC，数字量输出信号的额定电压为24VDC或220VAC。
输入与输出
输入通道
通道数量
8路
输入类型
漏型/源型
输入信号
额定电压24VDC
允许范围 0～30VDC
输入ON信号
15～30VDC，允许最小电流3mA
输入OFF信号
0～5VDC，允许最大电流1mA
输入延时
<1ms（额定输入电压时）
隔离方式
光电隔离
隔离耐压
1000VDC
输出通道
通道数量
8路
输出类型
继电器
输出信号
额定电压24VDC或24～230VAC
允许范围 5～30VDC或5～250VAC
公共端输出电流总和
<5A
输出触点容量
2A，阻性负载
通态触点阻抗
<0.2Ω
隔离方式
继电器隔离
线圈与触点间隔离电压
3000VAC，1分钟，漏电流1mA
触点间隔离电压
750VAC，1分钟，漏电流1mA
隔离电阻(最小)
触点间或线圈与触点间均为100MΩ(500VDC时)
开关延时
<10ms
触点开关频率
Max 1Hz
继电器机械寿命
无负载时，可达10,000,000次以上
额定阻性2A负载时，可达100,000次以上
功耗说明
模块功耗
外部提供电源(24VDC)
输入20mA，需根据负载进行计算
扩展总线电源(5VDC)
90mA
扩展总线电源(24VDC)
20mA
工作环境
工作环境
工作温度
0～60℃
存储温度
-40～70℃
相对湿度
5～95%（无凝结）
安装尺寸
外形及安装
尺寸规格
72mm(L)×80mm(W)×63mm(H)
重量
170g
安装方式
导轨安装，标准35mm DIN导轨
面板安装
主要接口及端子定义
① 模块输出端子：由电源驱动端1L、2L及输出点Q构成，1L为Q0.0~Q0.3的电源驱动端，2L为Q0.4~Q0.7的电源驱动端，“*”表示此通道无实
际物理连接；
② 指示灯：输入通道中，亮对应通道输入信号为1，灭对应通道输入信号为0；输出通道中，亮对应通道输出信号为1，灭对应通道输出信号为
0；
③ 模块输入端子：由公共端1M、2M及输入点I构成，1M为I0.0~I0.3的公共端，2M为I0.4~I0.7的公共端，可采用源型/漏型接法，“*”表示此
通道无实际物理连接；
注：RPC2000系列PLC端子均为可插拔。

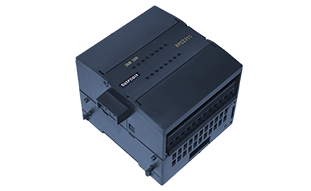

RPC2231模块图
版本：2018
发布时间：2018-12-10
大小：5.47 MB
概述：
《RPC2000 系列 PLC 软件手册》是蓝普锋公司对其RPC2000 系列 PLC 的 RunPro 软件进行详细介绍的参考手册，主要包含以下信息（1）RunPro 软件使用入门篇；（2）RunPro 软件使用进阶篇。读者需要具有一定的 PLC 背景知识，对 RPC2000 系列 PLC 有一定的了解，并熟悉 RunPro 一些指令的使用方法。百度云盘提取码：z1kb
版本：2018
发布时间：2018-12-10
大小：5.0MB
概述：
《RPC2000系列PLC指令手册》对蓝普锋公司研发的RPC2000系列PLC的指令系统进行了全面、详细的描述，是用户使用RPC2000系列PLC产品的重要参考资料。 读者需要具有一定的PLC基础知识，对RPC2000系列PLC有一定的了解，并且熟悉RunPro软件的使用方法。百度云盘提取码：agry
CPU的ERR指示灯亮红灯关闭
CPU模块ERR指示灯亮红灯，表示CPU模块带的扩展模块连接顺序与PLC程序中配置、顺序不一致，或扩展模块与CPU模块之间通讯故障。如果ERR指示灯亮红灯，请查看模块连接顺序是否正确，再查找模块是否存在故障。
PLC程序如何下载，是否可以通过485进行下载关闭
RPC2000系列PLC支持RS232串口进行PLC程序下载，目前不支持RS485进行程序下载。
RS232通讯口定义：
针脚 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
定义 | —— | RXD | TXD | —— | GND | —— | 保留 | 保留 | ?—— |

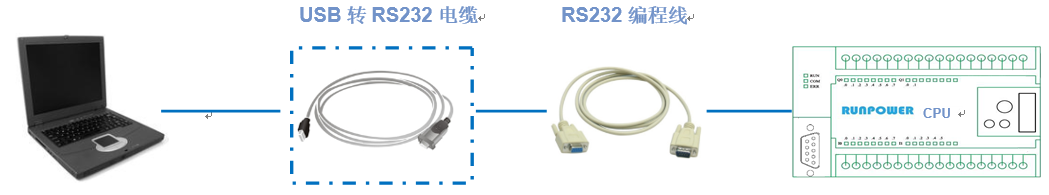

软件工程下载连接示意图：
PLC与触摸屏如何通讯关闭
RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯，与触摸屏可以MODBUS协议进行通讯，也可以通过蓝普锋RPC2000系列PLC专用驱动进行通讯，具体请参考手册资料《RPC2000系列PLC与昆仑通态触摸屏通讯说明.pdf》 、 《RPC2000系列PLC与显控触摸屏通讯说明.pdf》等。
PLC程序下载完成以后，怎么操作让PLC运行关闭
