• 过流保护

  保护功能
  漏电保护	判定条件		主电路额定工作电压（V）		漏电动作电阻整定值（KΩ）	漏电闭锁动作电阻整定值（KΩ）	1KΩ电阻速断模块动作时间
  	总开关为附加直流检测，分开关为零序功率方向式检测（也可选幅度式检测）		380		3.5	7	≤30ms （可延时）
  			660		11	22
  			1140		20	40
  			说明：当绝缘电阻上升到闭锁阻值1.5倍时，开关自动解除闭锁
  过流保护	短 路 保 护	保护形式		判定条件			模块动作时间
  		相敏式保护（也可选幅度式保护）		任两相电流值超过门限电流值且功率因数＞整定值，判为阻性过流；任两相电流值超过门限电流值但功率因数≤整定值，判为感性过流			≤30ms （可延时）
  	过载保护	过载电流/ 整定电流		动作时间			脱扣器状态
  		1.05		2h不动作			冷态
  		1.2		0.25～1h			热态
  		1.5		90～180s			热态
  		2.0		45～90s			热态
  		4.0		14～45s			热态
  		6.0		8～14s			热态
  电压保护			欠压	U<60~95％Ue（额定电压），动作时间可调
  			过压	U>105~130％Ue（额定电压），动作时间可调
  超温、相不平衡等保护			可通过PLC编程实现

• PLC数据区

RPC2711的输入数据有：

• 8路DI、三相交流电压（Ua Ub Uc）和电流（Ia Ib Ic）、零序电压和电流（U0 I0）、零序方向角（Fi0）、系统电压（Usys）

• 1路附加电流检测的电阻值（RL）、总有功功率（P）、功率因数（COSφ）

• 1路电阻测量（R2）

• 1路AI（AI1）

• 其中交流数据均为有效值

• RPC2711的输出数据有：6路DO


  数据类型		数据定义	数据取值
  输入数据%IW	8 DI	8通道数字量输入	bit0～bit7表示8通道DI数据        OFF=0断开     ON=1 闭合
  	Ua、Ub、Uc	A、B、C相电压	码值范围：0～14000，对应电压范围：0～14VAC 相序功能：%IX1.6=1，%IX1.7=0为正序；IX1.6=0，IX1.7=1为反序；两位都为0表示未检出
  	Ia、Ib、Ic	A、B、C相电流	码值范围：0～14000，对应电压范围：0～14VAC
  	U0	零序电压	码值范围：0～10000，对应电压范围：0～100VAC
  	I0	零序电流	码值范围：0～500，  对应电压范围：0～1.5VAC，对应电流范围：0～500μA
  	Fi0	零序相位角	码值范围：0～359或65535
  	Usys	系统电压	码值范围：0～14000，对应电压范围：0～14VAC
  	RL	附加直流检测电阻	码值范围：0～10000，对应电阻范围：0～1000 KΩ
  	P	三相总有功功率	-32768～32767，单位：10mW
  	COSφ	功率因数	码值范围：0～100，与相角余弦值为100倍换算单位
  	AI	电压型模拟量输入	码值范围：0～10000，对应电压范围：0～10VDC
  	R2	电阻测量输入	码值范围：0~30000或65535，对应电阻范围：0~300KΩ或大于300KΩ
  输出数据%QW	6DO	6通道继电器输出	bit0～bit5表示6通道DO数据 OFF=0断开  ON=1 闭合

• 通讯接口

  通讯
  接口	2个RS485
  通讯协议	MODBUS RTU协议
  通讯速率	默认38400，波特率可调

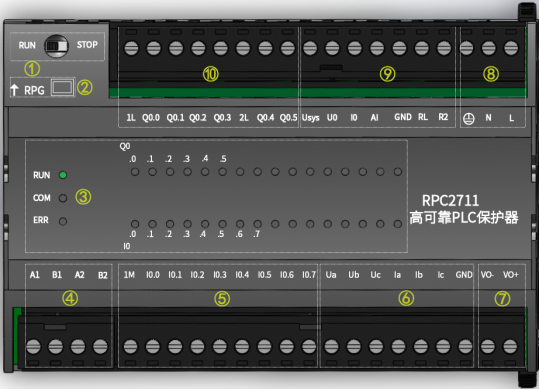

• 安装尺寸

① 拨码开关：RUN、STOP分别用于控制RPC2711程序运行、停止；

② RJ45接口：PLC程序下载接口，使用RJ45转COM口下载，无对外通讯功能；

③ 指示灯：RUN、COM、ERR分别用于显示模块运行、通讯、故障情况，I、Q分别用于指示各通道输入、输出状态；

④ 通讯接口：2个RS485接口可用来与触摸屏、上位机、第三方仪表等通讯，支持标准MODBUS RTU/自由协议；

⑤ 模块输入端子：由公共端1M及输入点I构成，可采用源型/漏型接法；

⑥ 交流采样接口1：采集三相电压、三相电流；

⑦ 模块外供24VDC电源：VO＋、VO－分别为24VDC的正、负接线端子；

⑧ 模块供电电源：L、N为87VAC ~264VAC供电，为保护地接线端子；

⑨ 交流采样接口2：采集系统电压、零序电压、零序电流、模拟量、漏电电阻、绝缘电阻；

⑩ 模块输出端子：由电源驱动端1L、2L及输出点Q构成，端子为继电器输出。

注：RPC2000系列PLC端子均为可插拔。

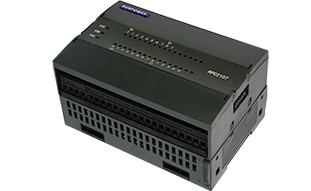

RPC2711模块图
