• 软件特性

  软件特性
  编程语言	符合IEC61131-3标准：LD、IL、FBD、ST、SFC、CFC
  以太网最大链接数	32个链接
  程序执行方式	连续任务、定周期任务、事件触发任务



• 通讯特性

  通讯特性
  通讯接口	2个RS485 1个RJ45以太网
  通讯协议	串口MODBUS RTU协议，自由协议 网口MODBUS TCP协议，自由协议，UDP
  串口通讯速率	2400bps～115200bps
  以太网通讯速率	10Mbps/100Mbps




• 工作环境

  工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）

• 安装与尺寸

  外形及安装
  尺寸规格	160mm(L)×107.5mm(H)×39mm(W)
  重量	380g
  防护等级	IP20
  安装方式	背板安装，螺丝固定

• 主要结构

① 产品订货号：3101-ALBHS-01A01N

② 产品名称及型号：CPU  RPC3101

③　指示灯：RUN为运行指示灯；COM为通讯指示灯；BAT为预留指示灯；FORCE为强制状态指示灯；FAULT为故障指示灯

④　SD卡槽：扩展SD卡插槽，SD卡垂直安装方式

⑤　拨码开关：RUN、STOP分别用于控制程序运行、停止

⑥　以太网通讯接口：RJ45接口，可用于程序下载，与触摸屏、上位机、云服务器等通讯，默认IP地址为192.168.1.4，支持MODBUS TCP服务

器/自由协议/UDP，允许15个Socket同时链接；支持MODBUS TCP协议主站，允许同时链接20个Server服务器；支持1个NTP服务器通讯链接；支

持3个标签变量通讯链接

⑦　RS485通讯接口：2个接口可用来与触摸屏、上位机、第三方仪表等通讯，支持MODBUS RTU/自由协议

⑧　模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板

⑨　固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板

⑩　2P拨码开关：1为ON，网口恢复默认IP地址，默认IP为192.168.1.4，断电重启后生效；1为OFF，IP为PLC程序中设置参数，断电重启后生

效；2为ON，不加载CPU应用程序，CPU恢复出厂设置

注：RPC3000系列PLC端子均为可插拔。

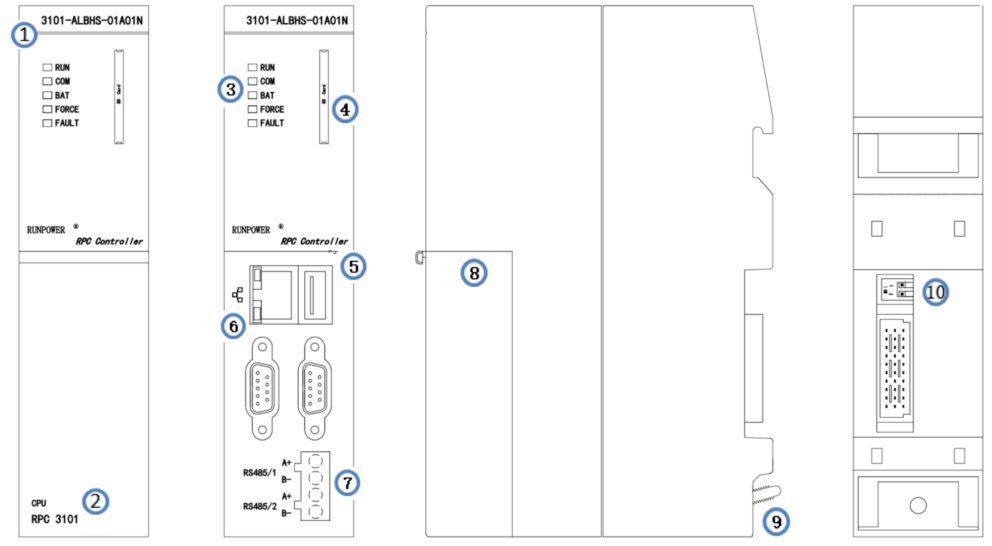

 RPC3101模块图

• 指示灯说明

  指示灯	亮	灭
  RUN（绿）	模块运行	模块停止
  COM（黄）	通讯正常	通讯异常
  BAT（绿）	预留	预留
  FORCE（黄）	强制程序变量	未强制程序变量
  FAULT（红）	模块故障	模块正常
