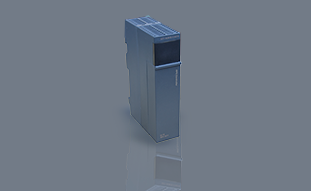

RPC3222 32通道晶体管 输出模块

  • 32 DO 晶体管
  • 光电隔离
  • 单触点容量0.5A
  • 输出开关延时<1ms
  • 额定电压24V DC

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答

      RPC3222集成32路晶体管输出通道,数字量输出信号的额定电压为24V DC。


  •   产品性能


  •            通道数量:32路

  •            输出类型:晶体管

  •            输出信号:额定电压24VDC

  •            单点最大输出电流:0.5A

  •            最大漏电流:1mA

  •            公共端输出电流总和:<4A

  •            浪涌电流:<8A,100ms

  •            通态触点阻抗:<0.2Ω

  •            短路保护:支持,正常电流时自动复位

  •            输出延时:<1ms(额定输入电压时)

  •            隔离方式:光电隔离

  •            隔离耐压:1000VDC

  • 输入与输出

    通道

    通道数量

    32

    出方式

    晶体管

    出方式

    源型

    信号

    额定电压 24VDC

    允许范围 20.428.8V DC

    单点最大输出电流

    0.5A

    最大漏电流

    1mA

    公共端输出电流总和

    <4A

    浪涌电流

    <8A100ms

    通态触点阻抗

    <0.2Ω

    短路保护

    支持,正常电流时自动复位

    开关延时

    <1ms

    隔离方式

    光电隔离

    隔离耐压

    1000V DC

  • 功耗说明

    模块功耗

    外部提供电源(24VDC

    需根据负载进行计算

    扩展总线电源(24VDC

    50mA


  • 工作环境

    工作环境

    工作温度

    060

    存储温度

    -4070℃

    相对湿度

    595%(无凝结)

  • 安装与尺寸

    外形及安装

    尺寸规格

    160mm(L)×107.5mm(H)×39mm(W)

    重量

    256g

    安装方式

    背板安装,螺丝固定

    防护等级

    IP20

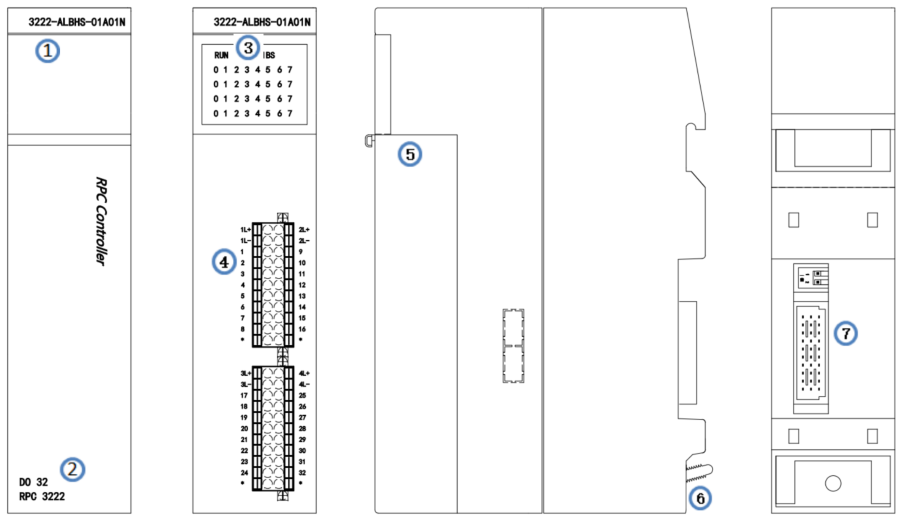

  • 主要结构

① 产品订货号:3222-ALBHS-01A01N

② 产品名称及型号:DO 32  RPC3222

③ 液晶显示屏:RUN显示模块运行状态;IBS显示模块总线通讯状态;0.0~3.7显示对应通道输出信号

④ 模块端子:由电源驱动端1L+、1L-、2L+、2L-、3L+、3L-、4L+、4L-及输出点Q构成,1L+、1L-、2L+、2L-、3L+、3L-、4L+、4L-分别为

1~8、9~16、17~24、25~32的电源驱动端,采用源型接法;“*”表示此通道无实际物理连接

⑤ 模块前盖板:向下按压模块前盖板上端突出部分可打开前盖板

⑥ 固定螺丝:用十字螺丝刀从模块下端拧紧螺丝,将模块固定在安装背板

⑦ 2P拨码开关:使用CC总线时,1--OFF/2--OFF表示模块安装于0号背板,1--ON/2--OFF表示模块安装于1号背板,1--OFF/2--ON表示模块安

装于2号背板,1--ON/2--ON表示模块安装于3号背板;使用CR总线和CE总线时,需要拨码开关1--OFF/2--OFF

注:RPC3000系列PLC端子均为可插拔。



 RPC3222模块图


  •    液晶显示屏指示灯说明

    指示灯

    RUN

    模块运行

    模块停止

    IBS

    通讯正常

    通讯异常

    07

    输入信号为1

    输入信号为0


  • 端子标记定义说明

    端子

    端子说明

    端子

    端子说明

    1L+

    负载驱动电源+24VDC

    2L+

    负载驱动电源+24VDC

    1L-

    负载驱动电源GND

    2L-

    负载驱动电源GND

    1~8

    普通输出端

    9~16

    普通输出端

    3L+

    负载驱动电源+24VDC

    4L+

    负载驱动电源+24VDC

    3L-

    负载驱动电源GND

    4L-

    负载驱动电源GND

    17~24

    普通输出端

    25~32

    普通输出端

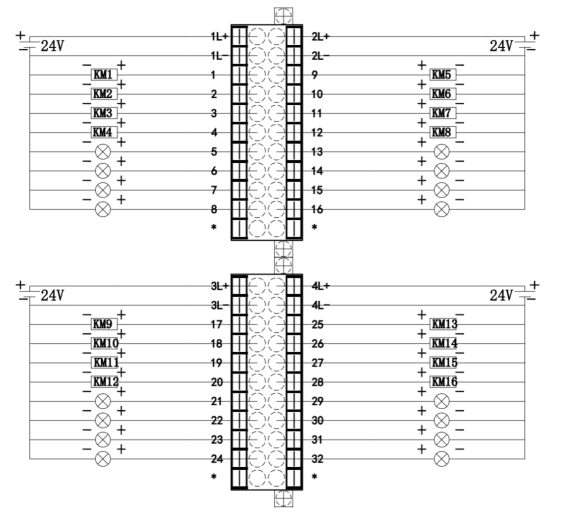

  • 接线方式



 RPC3222接线示意图
