• 输入与输出

  输入通道
  通道数量及类型		8路差分输入
  输入信号	电流   电压	4～20mA 0～20mA 0～10V
  输入精度		0.2%FS@25℃（FS表示满量程，@25℃表示在25℃）
  A/D转换时间		<200us
  采样刷新时间		10ms（全通道）
  差模抑制		优于70dB@50Hz
  输入阻抗		720KΩ（电压）；249Ω（电流）
  温度漂移		±100ppm/℃
  最大允许电流		<30mA
  最大允许电压		<30V
  隔离耐压		现场与系统1000V DC

• 功耗说明

• 模块功耗
  扩展总线电源（5V DC）	100mA
  扩展总线电源（24V DC）	20mA

• 工作环境

• 工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）

• 安装与尺寸

  外形及安装
  尺寸规格	160mm(L)×107.5mm(H)×39mm(W)
  重量	257g
  安装方式	背板安装，螺丝固定
  防护等级	IP20

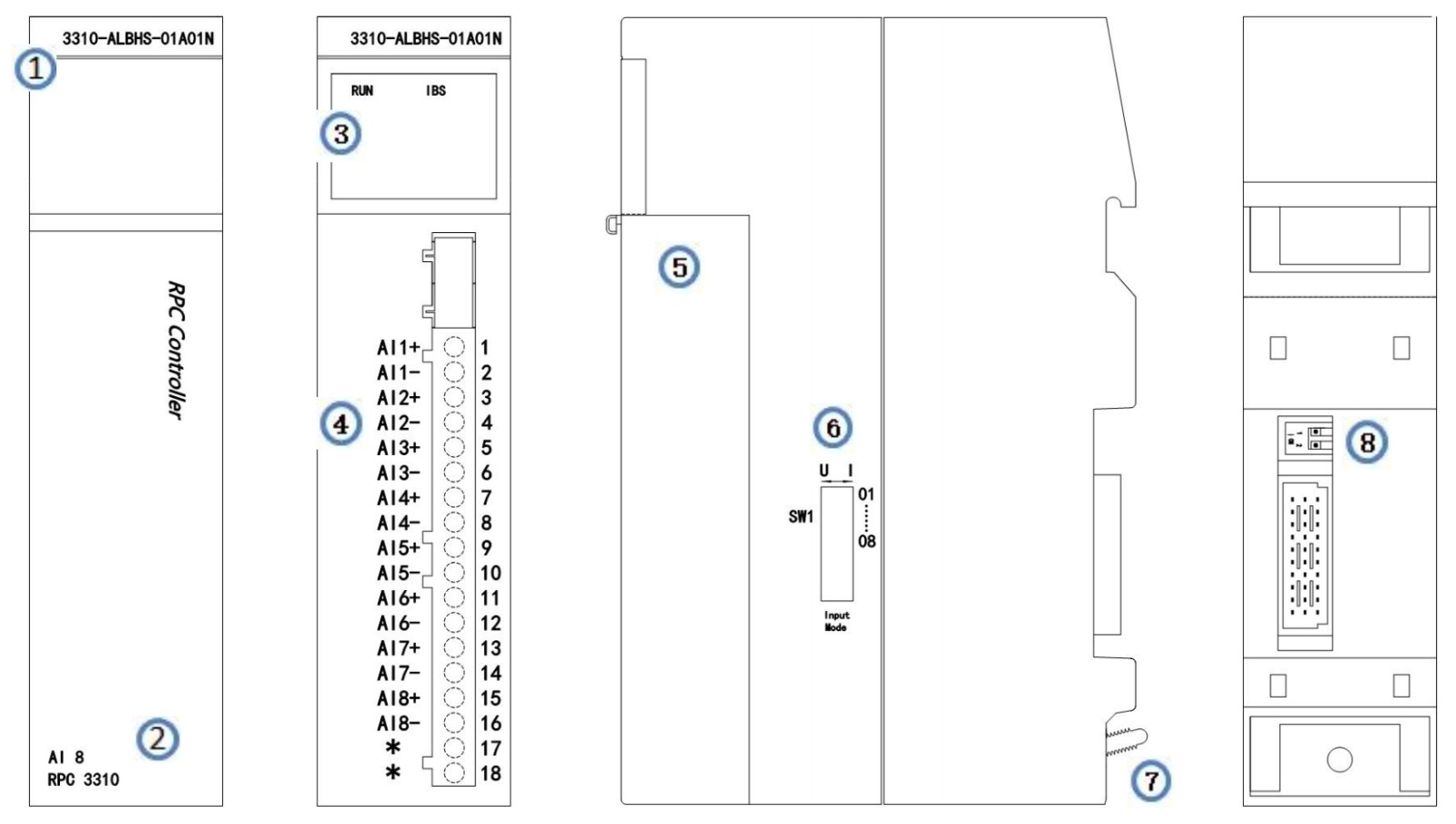

• 主要结构

① 产品订货号：3310-ALBHS-01A01N

② 产品名称及型号：AI 8  RPC3310

③ 液晶显示屏：RUN显示模块运行状态；IBS显示模块总线通讯状态

④ 模块端子：AI1+、AI1-为一组模拟量输入端子，输入电压信号时，AI1+、AI1-分别接电压信号的正、负端，输入电流信号时，AI1+作为电流信号的流入端，AI1-作为电流信号的流出端；其余各组与上述相同；“*”表示此端子无实际物理连接

⑤ 模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板

⑥ 双8P拨码开关：U对应通道输入电压信号；I对应通道输入电流信号

⑦ 固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板

⑧ 2P拨码开关：使用CC总线时，1--OFF/2--OFF表示模块安装于0号背板，1--ON/2--OFF表示模块安装于1号背板，1-OFF/2--ON表示模块安装于2号背板，1--ON/2--ON表示模块安装于3号背板；使用CR总线和CE总线时，需要拨码开关1--OFF/2--OFF

    注：RPC3000系列PLC端子均为可插拔。

 RPC3310模块图

• 液晶显示屏指示灯说明

  指示灯	亮	灭
  RUN	模块运行	模块停止
  IBS	通讯正常	通讯异常

• 端子标记定义说明

• 端子	端子说明	端子	端子说明
  AI1+	第1通道输入端+	AI1-	第1通道输入端-
  AI2+	第2通道输入端+	AI2-	第2通道输入端-
  AI3+	第3通道输入端+	AI3-	第3通道输入端-
  AI4+	第4通道输入端+	AI4-	第4通道输入端-
  AI5+	第5通道输入端+	AI5-	第5通道输入端-
  AI6+	第6通道输入端+	AI6-	第6通道输入端-
  AI7+	第7通道输入端+	AI7-	第7通道输入端-
  AI8+	第8通道输入端+	AI8-	第8通道输入端-

• 输入信号A/D对应关系

  输入信号	量程范围	量程所对应的数值范围 十进制值             十六进制值
  电流信号	4～20mA	0～65535	0x0000～0xFFFF
  电流信号	0～20mA	0～65535	0x0000～0xFFFF
  电压信号	0～10V	0～65535	0x0000～0xFFFF

 注：具体使用，请查看软件编程PLC配置中RPC3310的通道参数。

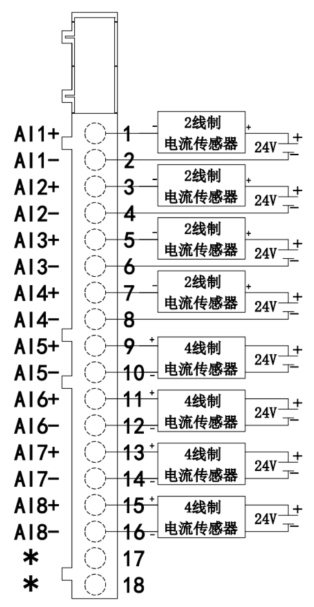

• 接线方式

 RPC3310接线示意图
