RPC3910 - 电源模块

  • 输入220V AC
  • 输出24V DC
  • 功率30W
  • 符合SELV标准
  • 优异的EMC兼容性能

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答


RPC3910为背板提供高效、稳定、可靠的供电电源。

  • 电源参数



电源参数


电压

220V AC


功率

30W



  • 安全保护



安全保护


① 优秀的输入抗过压性能和输出过压保护功能,有效提高了系统的运行安全


② 卓越的启动和缓冲能力,增强了系统的稳定性


③ 先进的电路设计和高品质电子器件,保证了电源的高可靠性


④ 符合SELV,提高了RPC3000系列PLC的应用安全


⑤ 优异的EMC兼容性能,完全符合RPC3000系列PLC系统的集成测试要求

  • 工作环境


工作环境


工作温度

0+60


存储温度

-40+70


相对湿度

595%(无凝结)



  • 安装与尺寸


外形及安装


尺寸规格

160mm(L)×107.5mm(H)×39mm(W)


重量

160g


安装方式

背板安装,螺丝固定

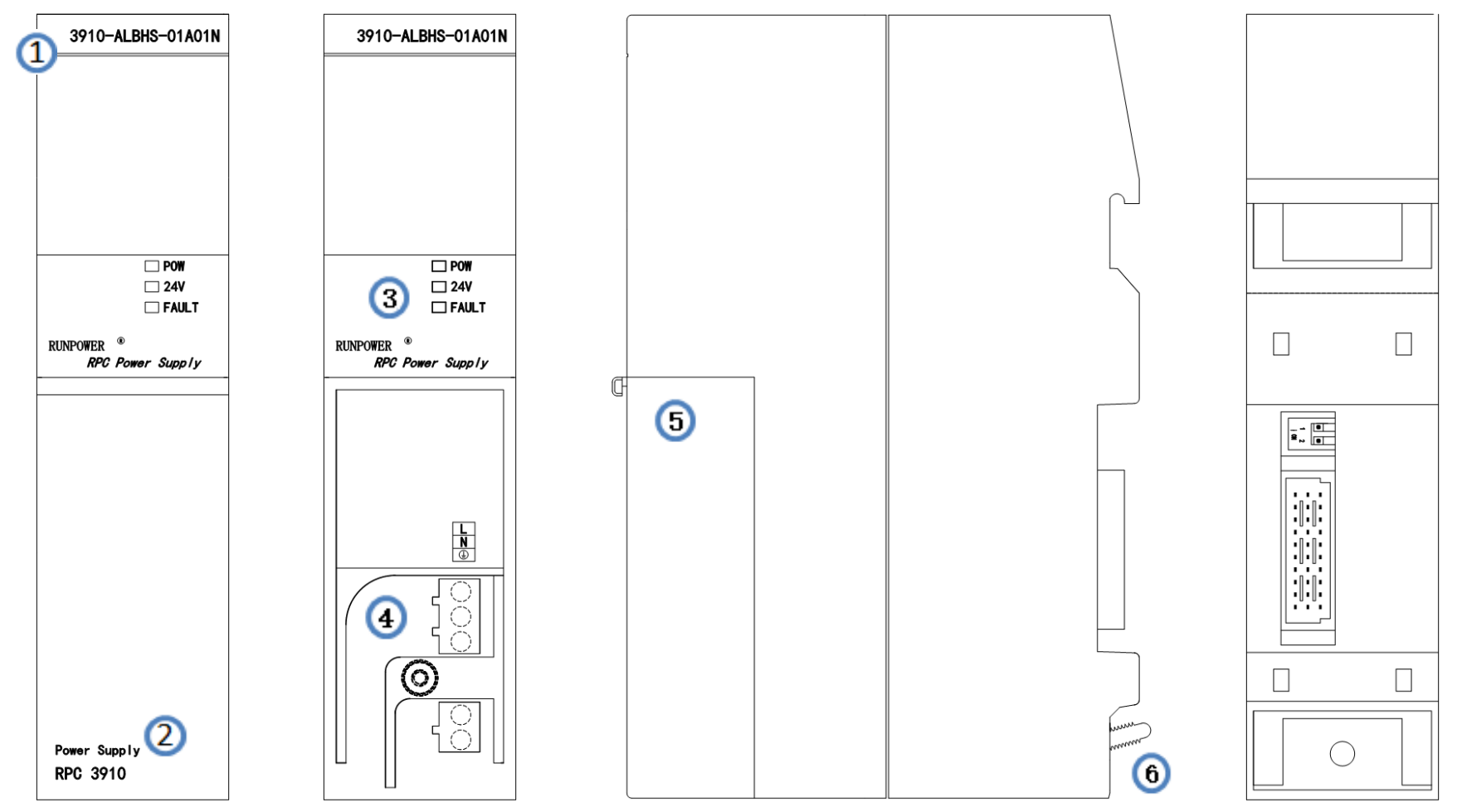

  • 主要结构

③ 指示灯:POW为220V AC输入电源指示灯;24V为24V DC输出电源指示灯;FAULT为故障指示灯。

④ 模块端子:按照端子上方图示接线,L、N、(接地)分别为AC220V电源的火线、零线、保护地接线端子。

⑤ 模块前盖板:向下按压模块前盖板上端突出部分可打开前盖板。

⑥ 固定螺丝:用十字螺丝刀从模块下端拧紧螺丝,将模块固定在安装背板。

注:RPC3000系列PLC端子均为可插拔。




1  RPC3910模块图
