RACK011 11槽背板

  • 11槽
  • 支持模块热插拔
  • 无源背板
  • 背板总线为冗余架构
  • 支持直连扩展

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答

  •   产品性能


  •                     支持模块热插拔

  •                     背板为无源背板

  •                     背板总线为冗余架构

  •                     支持直连扩展



  • 工作环境

  • 工作环境

    工作温度

    060

    存储温度

    -4070℃

    相对湿度

    595%(无凝结)

  • 安装与尺寸

  • 外形及安装

    尺寸规格

    439.5mm(L)

    重量

    180g

    安装方式

    螺丝固定

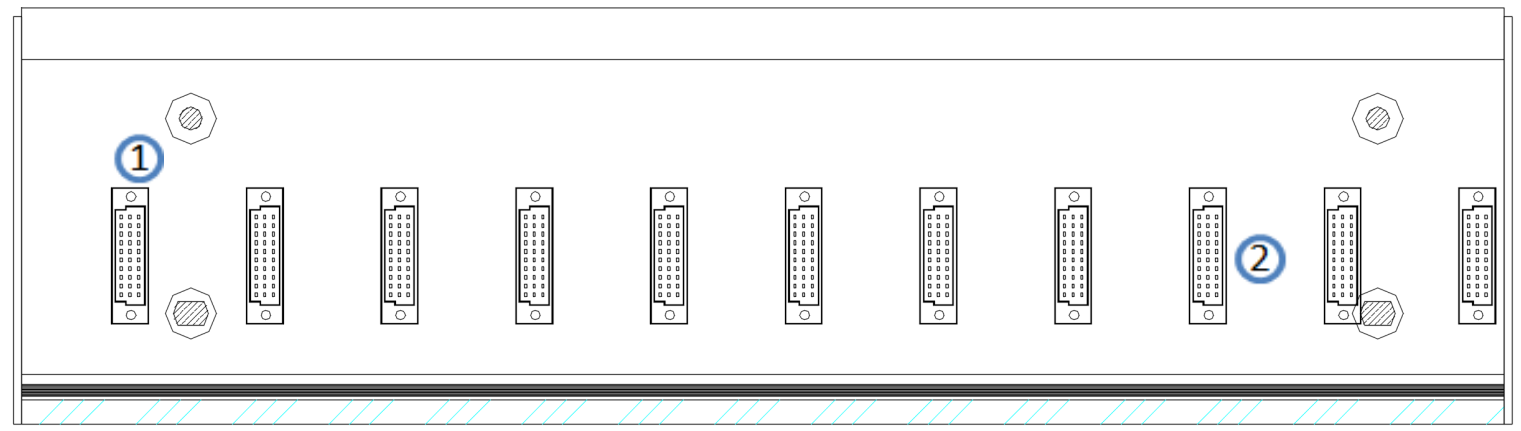

  • 主要结构

① 背板安装孔:背板固定螺丝孔

② 模块插槽:对应插槽位置安装RPC3000系列PLC模块






  RACK011背板结构图

  • 安装尺寸

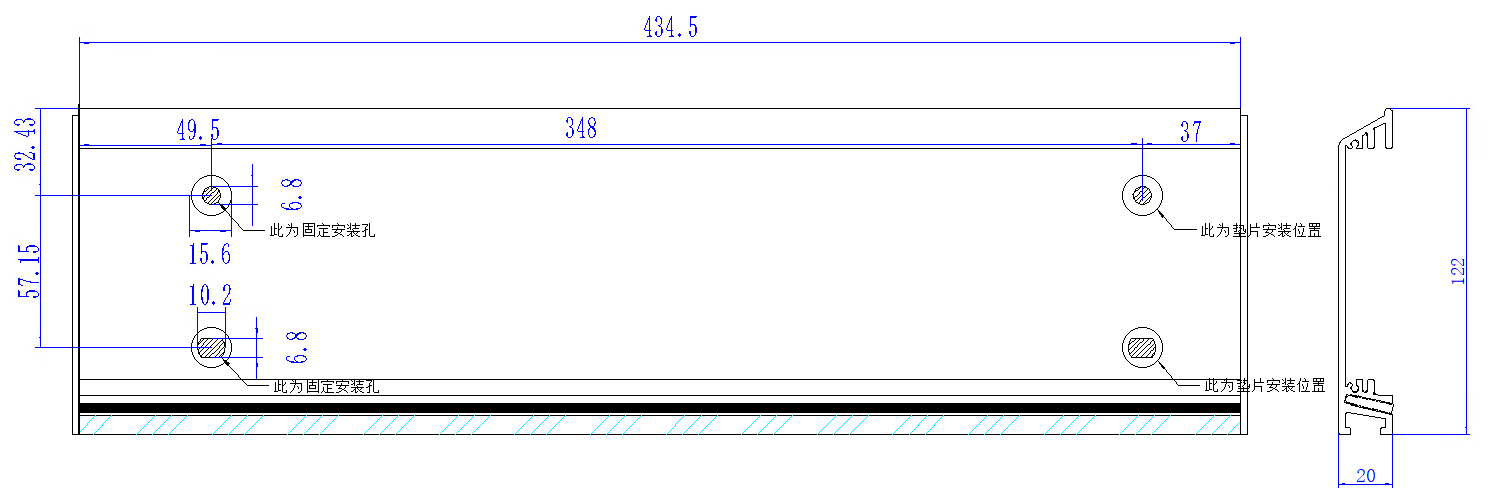

  RACK011安装尺寸图
